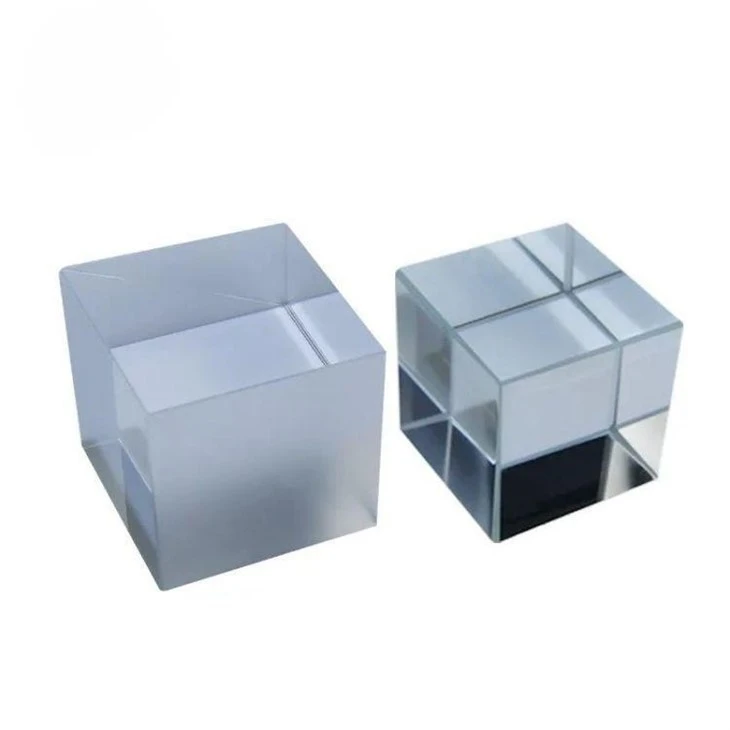

Cube Beam Splitters Beamsplitter Cube

Kockasti razdjelnici snopa su staklene kocke s jedinstvenom presvučenom dijagonalnom površinom koja dijeli ulazni snop svjetlosti u dva odvojena snopa - propušteni i reflektirani snop. Svestrani oblik kocke omogućava stabilnu montažu i rad bez poravnanja. Kockasti razdjelnici zraka široko se koriste u mikroskopima, teleskopima, laserima i spektrometrima za podjelu ili kombiniranje svjetlosnih zraka.



Naši inovativni kockasti razdjelnici snopa pružaju precizno dijeljenje jednog svjetlosnog snopa na dva - s prilagodljivim omjerom podjele između reflektiranih i propuštenih zraka. Projektovani sa najsavremenijim dielektričnim premazima na optičkom staklu, oni daju izuzetne performanse, uključujući ujednačen omjer podele, minimalno izobličenje talasnog fronta i visoku stabilnost poravnanja. Čvrsti dizajn staklene kocke omogućava robusnu montažu i rad bez poravnanja. Sa vrhunskim optičkim performansama u širokom spektralnom opsegu, ovi visokokvalitetni kockasti razdjelnici zraka idealno su rješenje za vaše optičke sisteme koji zahtijevaju pouzdano cijepanje snopa.



Karakteristike

- Precizan omjer podjele

- Visoka refleksija/transmisija

- Minimalna distorzija talasnog fronta

- Širokopojasni učinak

- Mali gubici

- Visoka snaga rukovanja

- Čisti interfejsi

- Dobra ravnost površine

- Stabilno poravnanje

- Kompaktna veličina

- Jednostavna montaža



Parametri

ime proizvoda	Cube Beam Splitter
Opseg talasnih dužina	400-700nm
Split ratio	50/50
Refleksija	R>90% na 45 stepeni
Transmittance	T>90% na 45 stepeni
Izobličenje talasnog fronta	Λ/4 od vrha do doline
Devijacija zraka	<5 arcmin
Kvalitet površine	60-40 scratch-dig
Ujednačenost premaza	±2%
Veličina	25x25x25mm ili po narudžbi
Materijal podloge	BK7 staklo ili po meri
Ravnost površine	Λ/10
Paralelizam	<5 arcsec
Prag oštećenja	500kW/cm2
AR premaz	R<0.5% at 0°
Raspon temperature	-20 stepen do 70 stepeni
Otpornost na vlagu	0-90%RH



Prijave

- Optički instrumenti - Koriste se u spektrometrima, interferometrima, fluorometrima, hidrometrima i drugim sistemima optičkih instrumenata za podjelu svjetlosti na različite optičke puteve.

- Laseri - Koriste se unutar laserskih šupljina za podjelu zraka na djelomično reflektirani snop koji se emituje kao izlazni snop i djelomično emitovan snop koji se recirkulira unutar rezonatora.

- Protočna citometrija - Razdjelnik zraka dijeli dolazni snop na dva ortogonalno polarizirana zraka za istovremenu analizu i brojanje ćelija/čestica.

- Konfokalna mikroskopija - Razdjelnik zraka olakšava osvjetljenje i puteve detekcije kako bi se omogućilo konfokalno snimanje.

- Optička koherentna tomografija (OCT) - Razdvajanje svjetlosti na referentne i uzorkovane zrake za izvođenje mjerenja interferencije.

- Kvantna optika - Koristi se u postavkama kvantnog zapletanja i drugim eksperimentima kvantne fizike.

- Optičko hvatanje - Za razdvajanje laserskog snopa na dva trap zraka za dvostruku optičku pincetu.



Koja je razlika između kocke i pločastog razdjelnika zraka?

Kockasti i pločasti razdjelnici zraka su dvije uobičajene vrste optike za cijepanje zraka, svaka sa svojim prednostima i nedostacima. Kockasti razdjelnik zraka napravljen je od čvrste staklene kocke sa specijaliziranim dielektričnim premazima nanesenim na unutrašnju dijagonalnu površinu kako bi se stvorio omjer podjele. Ovaj oblik kocke omogućava jednostavnu montažu i održava stabilno poravnanje razdvojenih greda. Kruti optički materijal takođe minimizira izobličenje talasnog fronta. Kockasti razdjelnici zraka postižu ujednačene omjere podjele 50/50 i visoku refleksiju/propusnost, što ih čini pogodnim za zahtjevne primjene kao što su laserske šupljine ili interferometrija. Međutim, kockasti razdjelnici zraka su skuplji i kompaktniji.



Nasuprot tome, pločasti razdjelnici zraka su tanke, ravne staklene ili plastične podloge s djelomičnim zrcalnim premazom na jednoj strani kako bi se stvorio rascjep. Niže su cijene i mogu se napraviti u većim veličinama otvora. Međutim, pločasti razdjelnici zraka zahtijevaju specijalizirane držače za održavanje optičkog ugla, a tanki optički materijal je skloniji blagom savijanju i izobličenju valnog fronta. Premazi također ograničavaju raspon omjera podjele i optičke performanse u odnosu na kocke. Iako su robusniji od kocki, pločasti razdjelnici snopa su pogodna opcija s nižim troškovima za primjene vidljivog svjetla koje ne zahtijevaju precizne 50/50 podjele ili stabilne frontove valova.



Ukratko, robusnost i superiorne performanse kocke dolaze na račun troškova i ograničenja veličine. Nasuprot tome, jednostavnost ploče i široka pokrivenost površine dolaze sa nekim potencijalnim kompromisima u pogledu poravnanja i talasnog fronta. Pažljivo razmatranje kvaliteta zraka, omjera podjele, spektra, troškova i zahtjeva za veličinom potrebno je da se izabere najbolji tip razdjelnika zraka za datu primjenu.
